屏蔽線纜不但能提高性能，并且分為超5類、6類、超6類和7類四個等級，因此無怪乎成為如此熱門的一個話題。在以往的博文中，我們已經對屏蔽線纜如下方面進行了深入探討：屏蔽線纜的優勢；屏蔽線纜的EMI/RFI和外部串?dāng)_（AXT）防護機制；屏蔽線纜的不同類型及各自優點；自行構建屏蔽線纜的方法。本文中，我們將進一步詳細介紹不同線纜屏蔽類型的縮寫詞及其代表的含義。

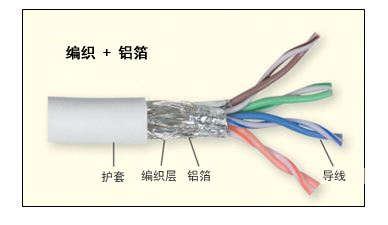

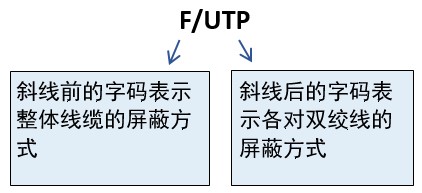

線纜屏蔽既可由金屬編織層實現，也可由金屬箔層或聚酯箔層實現。此外，線纜屏蔽方式包括如下三種：在4對雙絞線外側整體裹覆屏蔽層；在各對雙絞線外側裹覆屏蔽層；在各對雙絞線及整體線纜外側裹覆屏蔽層。在屏蔽線纜代碼中，斜線前的字母表示整體線纜的屏蔽方式，斜線后的字碼表示各對雙絞線的屏蔽方式。例如：

以下術語表可幫助您解讀線纜的屏蔽方式：

FTP – 雙絞線箔層屏蔽：通過在各對雙絞線外側裹覆屏蔽層而額外添加一層保護。

STP – 雙絞線編織屏蔽：通過在各對雙絞線外側裹覆編織屏蔽層而額外添加一層保護。

F/UTP – 整體箔層屏蔽/雙絞線未屏蔽：線纜整體箔層屏蔽，4對雙絞線未屏蔽。常用于10GBaseT用途。

F/UTP – 整體編織屏蔽/雙絞線未屏蔽：線纜整體編織屏蔽，4對雙絞線未屏蔽。

SFTP – 整體編織屏蔽且雙絞線箔層屏蔽：各對雙絞線箔層屏蔽，線纜整體有時采用柔性編織屏蔽。該屏蔽方式可提供最大程度的干擾防護。

SF/UTP – 整體編織屏蔽加箔層屏蔽/雙絞線未屏蔽：線纜整體同時采用編織屏蔽和箔層屏蔽，雙絞線未屏蔽。此類有時也稱STP線纜，可極其有效地防止EMI/RFI射入或射離線纜。

S/FTP – 整體編織屏蔽/雙絞線箔層屏蔽：線纜整體編織屏蔽，各對雙絞線箔層屏蔽。整體編織屏蔽層位于線纜護套下，每對雙絞線外側的箔屏蔽層用于限制各對雙絞線之間的串?dāng)_。

F/FTP – 整體箔層屏蔽/雙絞線箔層屏蔽：線纜整體箔層屏蔽，而且各對雙絞線也箔層屏蔽。與F/UTP線纜類似，此類線纜也常用于10GBaseT用途。

U/FTP – 整體未屏蔽/雙絞線箔層屏蔽：線纜整體未屏蔽，但各對雙絞線箔層屏蔽。此類線纜也常用于10GBaseT用途。

U/UTP (UTP) – 整體未屏蔽/雙絞線未屏蔽：無任何屏蔽層，各對雙絞線絞合于一起。此類線纜通常稱為UTP線纜，是提高電磁干擾防護的最基本方法之一。
